標題：液壓脈沖校驗臺標準

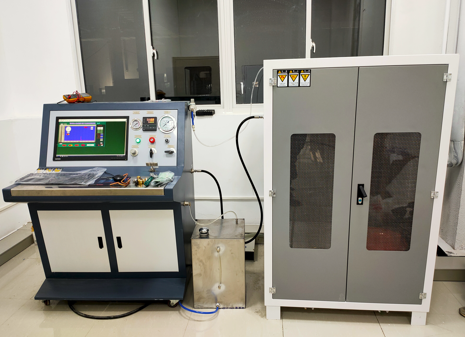

液壓脈沖試驗是用于驗證液壓附件在其總壽命范圍內是否具有足夠承受脈沖壓力的能力的試驗,目的是驗證液壓附件滿足CCAR 25.1435條規定的疲勞壽命要求,屬于加速疲勞試驗。液壓脈沖試驗臺則是完成液壓脈沖試驗的標準試驗設備。一般由液壓系統、控制系統、儀表系統以及試驗臺外殼或環境箱組成。

液壓系統

液壓系統提供產生脈沖壓力波形所需的功率,主要產生的壓力脈沖波形包括正弦波、梯形波和水錘波,其組成一般包括液壓油源、進回油路、蓄壓器、伺服閥、電磁閥、增壓器、試驗件安裝集成塊(夾具)等,液壓系統原理圖見圖1.

控制系統

控制系統用于控制液壓油源,產生所需波形的壓力,確保壓力處于試驗大綱要求的波形內。控制系統包括試驗控制器和伺服控制器。在物理結構上,這兩部分可集成在一起,也可分解成幾個相互緊密聯系的子功能系統?？刂葡到y(tǒng)原理圖見圖2.

測試系統

測試系統用于采集系統壓力信號,通過轉換后顯示在試驗臺操作界面上,主要由壓力變送器、線纜、信號調理器、放大器和濾波器以及顯示儀表等組成,其中的放大器和信號調理器也可集成在壓力變送器中。當采用計算機進行數據采集時, AD模數轉換器和相關的試驗軟件也是儀表系統的一部分。

3系統壓力

脈沖試驗臺液壓泵的輸出壓力通常為14MPa~35MPa之間的一個恒定壓力,該壓力的波動范圍不應超過±1.4MPa,存在較大的壓力脈動時,可通過選擇合適的蓄壓器吸收脈動,蓄壓器規格的確定見4.12.

當被試對象的額定工作壓力范圍較寬時,可采用壓力調節裝置或采用增壓器滿足不同額定工作壓力試件的需求,以提高試驗臺的通用性。

工作介質

試驗用工作介質要求如下:

)系統工作介質應與被試件使用的介質兼容;

b)對于高溫脈沖試驗,應使用高閃點的液壓油:

c) 對于較低溫度的試驗,可使用滿足GJB 117-1991的石油基航空液壓油:

d) 而帶有0型圈的民用航空用液壓附件的脈沖試驗,則應使用滿足SAE AS 1241磷酸酯耐燃液壓油：
