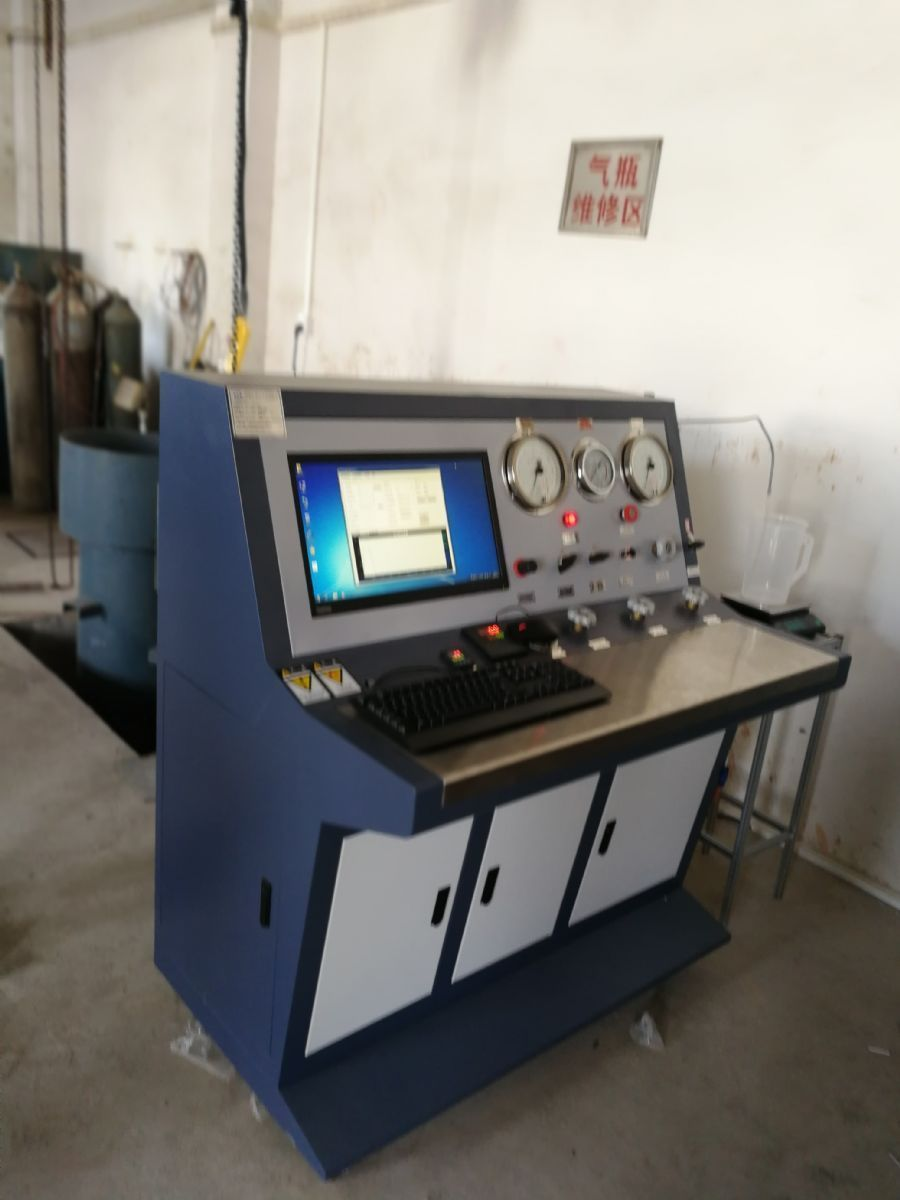

標題：動力導管流量測試儀器
一、產品概述：
思明特生產的動力導管流量測試儀器是根據YY0285.1附錄G標準生產而成，在標準的基礎上優化了系統的操作步驟，所有的控制和操作選用的是計算機的測試方式；有三種不同控制方式可供選擇：手動控制、PLC控制、計算機控制。采用高速采樣卡采樣試驗數據。此方案主要介紹了醫用導管壓力流量利用思明特控制系統完成多種壓力測試點的控制流量測試的模式，可完成對測試產品不同壓力、不同流量下的測試數據，利用思明特壓力控制軟件和數據采集系統可完成對的測試壓力、流量、溫度等參數過程的控制和整個測試數據的采集。
參考標準：YY0283.1 G附表
二、動力導管流量測試儀器技術參數
|
產品名稱 |
動力導管流量測試儀器 |
|
|
產品型號 |
SUPC_DGXT_400 |
|
|
基本原理 |
根據試樣的不同壓力，由增壓泵輸出高壓，測試醫用導管的不同壓力下的平穩流量測試。 |
|
|
試驗壓力 |
0~400psi |
|
|
增壓流量 |
10L/min |
|
|
控壓精度 |
試驗壓力值上限的+2％，下限的-1％ |
|
|
試驗介質 |
液體 水 |
|
|
壓力控制方式 |
計算機控制/手動按鈕 |
|
|
操作方式 |
計算機操作/手動按鈕 |
|
|
試樣數量 |
1路輸出 一路采集 |
|
|
試樣安裝方式 |
高壓接頭/快速螺紋。 |
|
|
結構組成 |
循環系統，壓力控制系統，工件安裝裝置，手動控制 |
|
|
適用范圍 |
水壓，流量的控制檢測。 |
|
