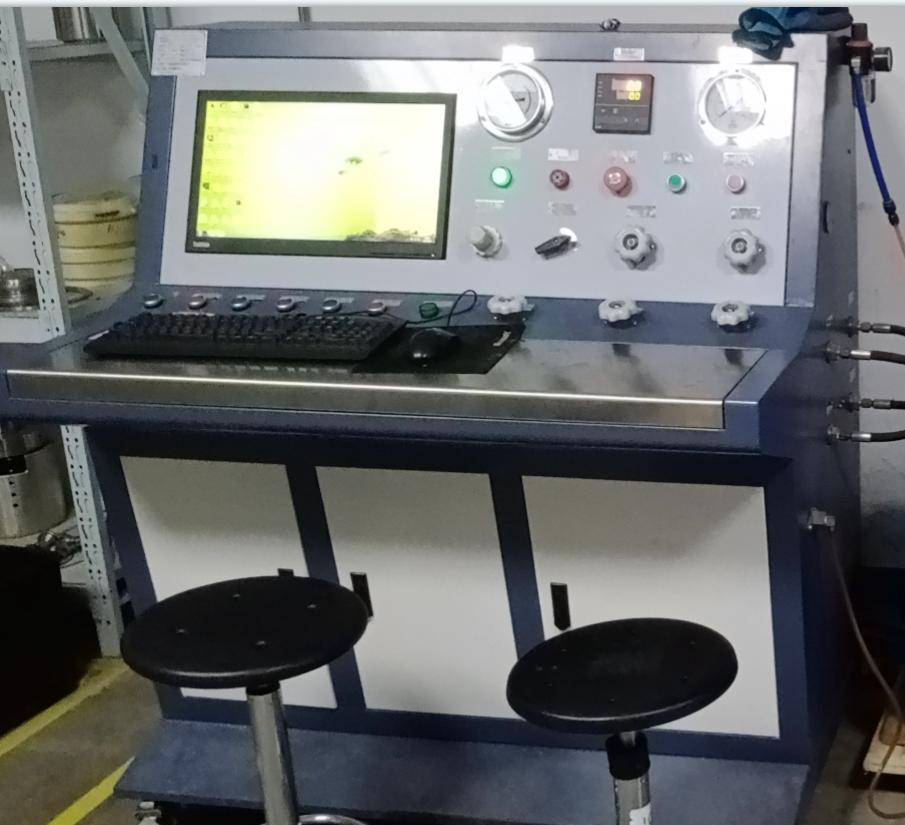

水箱高低壓脈沖試驗臺

一、概述

思明特（濟南）水箱高低壓脈沖試驗臺試驗壓力為0~5Mpa，采用思明特增壓泵作為壓力源，輸出壓力在一定范圍內可以調節，采用計算機控制。計算機控制系統實時監測壓力，循環次數，試驗故障，軟件測試系統實時顯示壓力曲線，試驗完畢可保存數據，打印報告。脈沖測試頻率為25~60次/分，可連續進行十萬次水壓試驗。主要用于太陽能熱水器，太陽能系統、太陽能水箱、太陽能集熱管、集熱器等脈沖壓力試驗，滿足試驗標準：GB_T 19141-2011 家用太陽熱水系統技術條件 。

二、水箱高低壓脈沖試驗臺主要技術參數

產品名稱：水箱高低壓脈沖試驗臺

產品型號：SUP_TMC_1

基本原理：根據不同壓力，高壓泵產生高壓液體，經過壓力控制系統，由高壓管輸送給試樣中，進行脈沖試驗。

試驗壓力：0~5MPa（壓力可選）

控壓精度：試驗壓力值上限的+2％，下限的-1％

壓力值分辨率：0.1MPa

脈沖頻率：25-60次/分

試驗介質：水

操作方式:電腦控制

三、控制方式

整個控制系統采用工業控制計算機＋二次控制儀表系統＋傳感器開關控制模式，并對所有的開關量進行閉合PLC 監控，采用邏輯關系，保證系統的安全和可靠，能夠進行故障記錄，自動系統鎖定邏輯，保證無人值班的試驗安全。

三、水箱高低壓脈沖試驗臺特點

1. 計算機數據采集處理，打印輸出壓力、疲勞次數和疲勞壓力波形；

2. 可實時顯示脈沖壓力波形(設定波形和實際波形)、壓力值、循環次數、流體溫度、環境溫度等參數；

3. 可存儲近1000循環的脈沖壓力波形實驗數據可回訪，可以按照實驗時間、實驗次數等查詢實驗結果。

4. 拆卸被試管路后的泄漏介質自動回收；

5. 完善的安全保護措施：工件自動檢漏和停機；電器安全保護措施。

6. 內部采用保溫層，可以控制環境溫度與液體溫度。

7. 試驗壓力-時間曲線能夠在屏幕上顯示并能打印或存儲在存儲器內，計算機控制，存儲器有USB接口，可打印實驗壓力曲線；

8. 支持?jǐn)嚯娮詣?dòng)保存數據；
