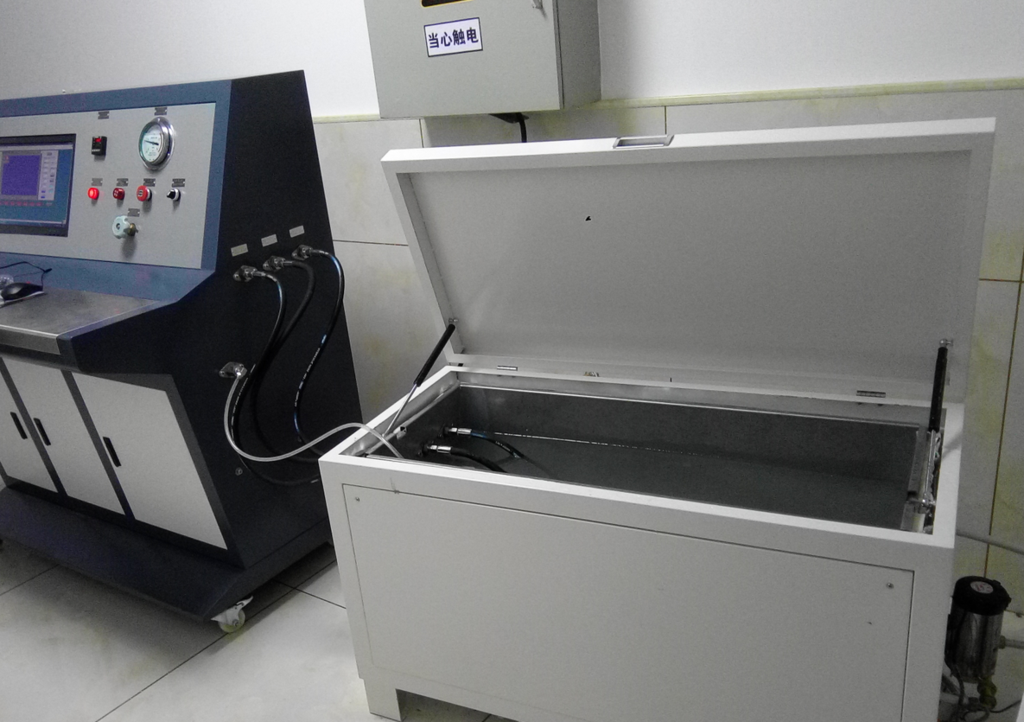

濾清器脈沖壓力疲勞試驗臺

一、概述

思明特（濟南）濾清器脈沖壓力疲勞試驗臺主要用于燃油濾清器在一定脈沖壓力下的疲勞壽命。滿足試驗標準：GB_T 19141-2011 家用太陽熱水系統技術條件 。設備遵循QC／dT 772－2006《汽車用柴油濾清器試驗方法系統》。計算機控制系統實時監測壓力，循環次數，試驗故障，軟件測試系統實時顯示壓力曲線，試驗完畢可保存數據，打印報告。脈沖測試頻率為25~60次/分，可連續進行十萬次水壓試驗。

二、濾清器脈沖壓力疲勞試驗臺技術參數

產品名稱 濾清器脈沖壓力疲勞試驗設備-濾清器脈沖試驗臺

產品型號 SUP_TMC_1

基本原理 根據不同壓力，高壓泵產生高壓液體，經過壓力控制系統，由高壓管輸送給試樣中，進行脈沖試驗。

試驗壓力范圍 0~0.6MPa

控壓精度 試驗壓力值上限的+2％，下限的-1％

壓力值分辨率 0.1MPa

脈沖頻率 25-60次/分

工作介質 水

操作方式 自動，手動

試樣安裝方式 螺紋連接

結構組成 動力系統，循環系統，壓力控制系統，工件安裝裝置，電腦控制

適用范圍 太陽能儲熱水箱,集熱器,集熱管

三、濾清器脈沖壓力疲勞試驗臺控制方式

手動控制、電腦控制

四、濾清器脈沖壓力疲勞試驗臺特點

1.計算機數據采集處理，打印輸出壓力、疲勞次數和疲勞壓力波形；

2.支持?jǐn)嚯娮詣?dòng)保存數據；

3.可存儲1000循環的脈沖壓力波形實驗數據可回訪，可以按照實驗時間、實驗次數等查詢實驗結果。

4.可實時顯示脈沖壓力波形(設定波形和實際波形)、壓力值、循環次數、流體溫度、環境溫度等參數；

5.完善的安全保護措施：工件自動檢漏和停機；電器安全保護措施。

6.內部采用保溫層，可以控制環境溫度與液體溫度。

7.試驗壓力-時間曲線能夠在屏幕上顯示并能打印或存儲在存儲器內，計算機控制，存儲器有USB接口，可打印實驗壓力曲線；

8.拆卸被試管路后的泄漏介質自動回收。
