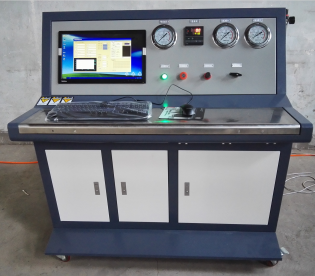

標題：渦輪增壓管路試驗機

一、概述

濟南思明特科技有限公司生產的渦輪增壓管路試驗機適用于渦輪增壓管路的 PVT 試驗，即管路等內部介質（高低溫空氣）循環脈沖壓力試驗、管路內部（空氣）及環境溫度交變以及對應的三維振動試驗。該試驗臺提供 3 個壓力脈沖接口，可同時進行多個試件的測試。試驗臺可自動進行沖擊試驗，自動記錄沖擊次數，自動控制內部介質及外部環境溫度，計算機屏幕可顯示各試驗的數據（脈沖進口、出口壓力，介質溫度，環境溫度，振動振幅）曲線及波形，所有試驗數據自動采集、自動處理、自動計算、自動存儲，并支持多種方式查詢及調用。

二、渦輪增壓管路試驗機脈沖參數

（1）脈沖壓力可調范圍：0~5bar，脈沖頻率可調范圍：0.1~1Hz，可試驗波形：正弦波、 方波、梯形波、以及下圖所示的復合波形。 對于正弦波（圖 1） ，頻率能夠在 10~60 次/分鐘可調。目前在用的頻率有 12 次/分鐘，30次/分鐘。對于梯形波 （圖 2） ， 能夠在 3s 內實現升降壓。 保壓過程： 高壓 0~10min 可調， 低壓 0~30min可調 ，0~38h 是高壓保壓階段；38~49h 是 Pu~Pm 的梯形脈沖階段，升降壓速率 1s，Pm 保壓 5s，Pu 保壓 5s；目前在用的有如下壓力參數：Pu=1.4bar，Pm=1.5bar；Pu=1.3bar，Pm=1.4bar；Pu=1.7bar，Pm=2.15bar。 （2）壓力脈沖可由程序設定按下述波形進行循環試驗：Pm、Pu 值和時間均可設定。

三、振動

（1）振動頻率：0.2-2 Hz；最大振幅 30mm，定頻振動，可實現實驗過程人工改變頻率、 振幅 （2）振動產生方式:機械式。能夠?qū)崿F(xiàn)三維振動，和單維振動方式 （3）三方向加速度傳感器。

四、型號選擇

產品名稱渦輪增壓軟管pvt試驗脈沖疲勞試驗機產品型號SUP_WMCXT_100基本原理計算機控制壓力波形曲線，控制實驗溫度，控制振動性能參數試驗壓力0-0.5MPa控壓精度±1％壓力值分辨0.001MPa試驗介質空氣操作方式計算機控制或半自動控制測試工位1-4設備構成壓力脈沖裝置、溫度控制裝置、振動裝置適用范圍渦輪增壓器軟管
