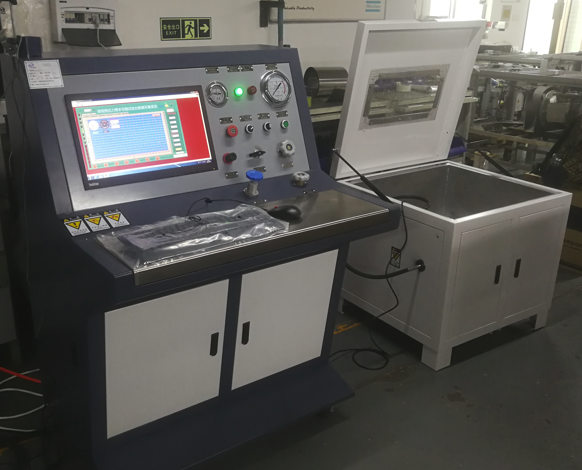

緊急切斷閥罐車海底閥測試裝置

思明特緊急切斷閥罐車海底閥測試裝置根據安監總管三【2014】 74號文件和國家標準GB18564.1-2006的要求，必須配備，其基本要求是：滿足常壓汽車槽車用螺紋或法蘭連接的緊急切斷閥強度和密封試驗。設備配有專門的液壓快速密封加緊裝置能夠完成對緊急切斷閥快速密封。設備管路系統采用非焊接式連接。測試流體系統和驅動流體系統分離、方便試驗壓力控制和測試介質多樣化。有兩種不同控制方式選擇：手動控制、計算機控制。采用采樣卡采樣試驗數據。

1檢測裝置功能： 更多資訊： 139 6906 53 56

檢測呼吸閥、液壓安全閥、阻火器開啟壓力檢測、通氣量檢測、通氣量與額定通氣壓差檢測，采用計算機控制采集記錄打印試驗數據；試驗過程具有不同種類的測試件設定保存試驗數據、判定合格功能。所有試驗數據均可保存，打印記錄。

2執行標準：

按照標準生產

3控制方式：

PLC控制、計算機控制

4 技術參數：

序號

項目要求

性能指標

備注

1．

被試對象

石油儲罐附件呼吸閥、液壓安全閥、阻火器

2．

相關標準

標準Q/SY 08007-2017

3．

功能

壓力、流量性能檢測

4．

試驗介質

空氣或其他約定介質

5．

檢測附件口徑

DN50～DN250

6．

測試壓力

±5kPa

根據需要可以調節壓力檔

7．

壓力測量準確度

0.5級

8．

流量測量范圍

100Nm3/h～2800Nm3/h （雙向）

9．

流量測量準確度

1 級

10．

介質溫度

常溫

11．

試驗工位

1工位

12．

電源電壓：

交流220V 9KW

13．

控制方式

自動控制：PC機直接數字調節控制試驗臺

采用美國NI軟件，具有動態顯示和自動記錄保存試驗數據等功能，方便查詢和打印輸出。

14．

測試軟件

控制軟件

LabView

報告形式

Microsoft Office Excel

15．

外形尺寸

約1500*1050*1200mm
