標題：閥門水壓氣壓測試儀器
閥門水壓氣壓測試儀器廣泛應用于工廠、配件、維修、化工、實驗室、學校、質量檢測單位、各種車零部件制造單位等閥門的生產、開發研究等領域。具有操作方便、性能穩定、質量可靠、結構合理、功能完善等優點。計算機跟蹤試驗數據和曲線動態顯示。試驗數據編輯、曲線瀏覽、存儲、聯網，并能打印出完整的所需試驗報告和曲線。
閥門氣密試驗機
|
序號 |
項目名稱 |
性能指標 |
||||
|
1 |
測試介質 |
壓縮空氣 |
||||
|
2 |
額定壓力 |
3.2MPa |
||||
|
3 |
工作壓力 |
2.8MPa |
||||
|
4 |
理論増壓比 |
4:01 |
||||
|
5 |
最大標態流量 |
180LN/min |
||||
|
6 |
介質/環境溫度 |
室溫 |
||||
|
7 |
氣源要求 |
驅動壓縮空氣 |
0.2-0.8MPa, >0.6 m3/min |
|||
|
8 |
接口規格 |
驅動氣源入口 |
?12mm PU管快插接口 |
|||
|
9 |
高壓岀口尺寸 |
ZG3/8,內螺紋 |
||||
|
10 |
接頭配件 |
配高壓膠管3米一根對絲接頭兩件，ZG3/8外螺紋 |
||||
|
閥門試驗裝置 |
|
|
||||
|
項目 |
名稱 |
性能指標 |
||||
|
設備性能 |
測試功能 |
閥門液壓試驗、閥門水壓試驗、液壓強度試驗 |
||||
|
被測工件 |
閥門或管件 |
|||||
|
測試介質 |
水 |
|||||
|
額定壓力 |
12.8MPa |
|||||
|
工作壓力 |
3-10MPa |
|||||
|
控制方式 |
手動控制 |
|||||
|
理論増壓比 |
16:10 |
|||||
|
水源/水箱 |
內置不小于16L水箱 |
|||||
|
電氣要求 |
驅動氣源 |
0.6-0.8MPa,不低于0.5m3/min |
||||
|
接□規格 |
驅動氣源入口 |
?12mm PU管快插接口 |
||||
|
高壓岀口 |
ZG3/8內螺紋，配高壓膠管、ZG3/8外螺紋接頭 |
|||||

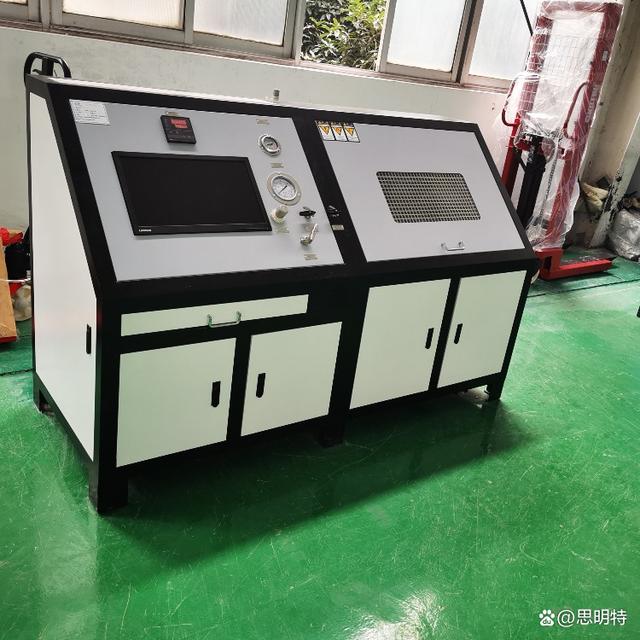

閥門氣密水壓實驗臺
|
序號 |
項目 |
性能指標 |
備注 |
|
1 |
被試對象 |
閥門 |
DN25-200 |
|
2 |
功能 |
氣密水壓試驗 |
|
|
3 |
試驗介質 |
氣體、水 |
|
|
4 |
氣密最高壓力 |
4MPa |
|
|
5 |
氣密工作壓力 |
3.5MPa |
|
|
6 |
水壓最高壓力 |
8MPa |
|
|
7 |
水壓工作壓力 |
7MPa |
|
|
8 |
増壓方式 |
氣驅増壓泵5:1/10:1 |
|
|
9 |
電源 |
交流220V |
|
|
10 |
驅動氣源壓力 |
0.5-0.8MPa |
0.4-0.8m3/min |
|
11 |
夾緊臺 |
液壓夾緊 |
夾緊力30T |
|
12 |
夾緊臺最大寬度 |
400mm |
|
|
13 |
夾緊臺最大高度 |
450mm |
|
|
14 |
密封盤 |
D25-200 |
|
