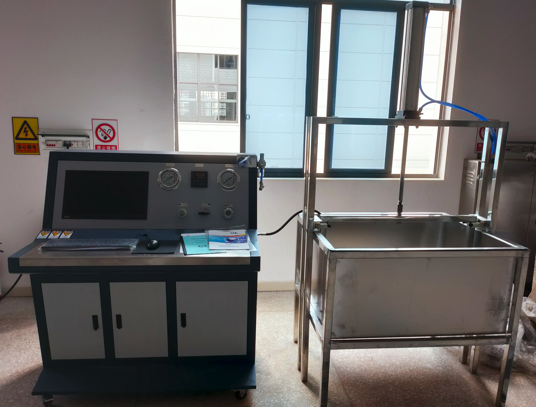

標題：計算機控制管件專用接頭水壓試驗臺

思明特計算機控制管件專用接頭水壓試驗臺試驗壓力0-30Mpa，可以調節，主要用于管件接頭的水壓壓力測試?？刂葡到y(tǒng)采用工業控制計算機＋二次控制儀表系統＋傳感器開關控制模式，對所有的開關量進行閉合PLC 監控，采用邏輯關系，保證系統的安全和可靠，能夠進行故障記錄，自動系統鎖定邏輯，保證無人值班的試驗安全。

二、計算機控制管件專用接頭水壓試驗臺基本參數

水壓壓力范圍 0-30MPa



試驗介質 液壓油



環境溫度 室溫



時間顯示 電腦顯示



壓力曲線顯示 數據采集軟件實時顯示



報告打印 試驗完畢可以打印試驗報告并保存試驗數據



試驗數據保存 可以保存報告及試驗過程記錄



顯示精度 0.01MPa



控制精度 1%



介質溫度 室溫



功率 6kw

三、計算機控制管件專用接頭水壓試驗臺系統構成



疲勞發生裝置：注水泵、調壓閥、液壓站、比例閥、管路。



數據采集控制裝置：計算機、采集軟件、壓力傳感器、數據采集卡。



軟件異常處理裝置：包括壓力、數據采集。



四、軟件與原理



如圖所示：主要包括郵箱、動力站、疲勞泵、傳感器、高壓泄壓閥、管路等組成。



其中綠色線路為計算機控制信號，控制疲勞啟停及處理異常情況，采集數顯表壓力值，控制自動泄壓閥。



五、計算機控制管件專用接頭水壓試驗臺特點



1.支持?jǐn)嚯娮詣颖４鏀?shù)據；



2.可存儲最近30萬次壓力試驗結果。



3.試驗壓力-時間曲線能夠在屏幕上顯示并能打印或存儲在存儲器內，計算機控制，存儲器有USB接口，可打印實驗壓力曲線；



5.計算機數據采集處理，打印輸出壓力、疲勞次數和疲勞壓力波形；



7.實驗數據可回訪，可以按照實驗時間、實驗次數等查詢實驗結果。



8.拆卸被試管路后的泄漏介質自動回收；



9.使用安全，工件自動檢漏和停機；電器安全保護措施。

---
