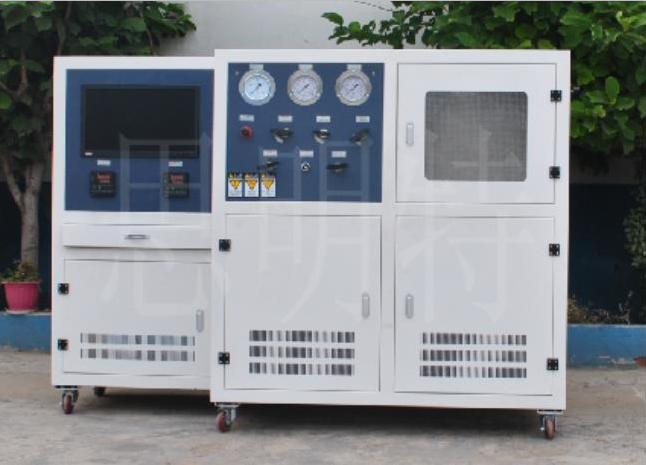

濟南思明特生產的液壓接頭壓力脈沖試驗機|快速接頭脈沖疲勞試驗機(接頭壓力循環試驗機)用于液壓連接器，液壓快速接頭，快速接頭，拔插液壓連接器的壓力循環，脈沖疲勞，壓力脈沖，壓力交變的壓力檢測項目，主要的檢測原理是根據密封條件把產品密封好，然后通過系統內的脈沖發生器實現對產品的反復打壓和脈沖壓力的循環，實現對壽命和工作壓力的測試。系統采用計算機控制的方式，壓力范圍0~70Mpa，測試介質為液體，油脂，清水，配有快速連機器的工裝和防護裝置，測試周期為20萬次，測試介質循環利用，計算機處理處理測試數據，直接輸出壓力曲線和測試報告。

高壓脈沖試驗機的測試原理：

脈沖試驗機工作原理：把工件與脈沖試驗機連接好，安裝好工件后調節比例溢流的壓力為工件測試工件的波峰壓力，設定溢流閥的壓力為測試工件的波谷壓力;比例換向閥左邊得電，系統升壓，比例換向閥的右邊得電，系統缷壓。以此反復執行，完成對于測試產品的脈沖試驗。升壓時間，保壓時間設定好之后，脈沖系統的最終的數據是測試產品7壓力下的膨脹量，利用膨脹量可以實現對產品的高壓脈沖循環測試。計算機自動執行。波形由比例換向閥及壓力傳感器形成的閉環回路保證。溫度控制油加熱器、溫度傳感器、計算機三者形成的閉環控制實現?？刂凭雀?，小型穩定

四、液壓接頭壓力脈沖試驗機主要技術參數：

高壓范圍：2～70 MPa

采集精度：0.5%fs

控制方式：計算機自動控制

控制精度：±0.2Mpa

脈沖頻率：0.2~1HZ

循環次數： 20萬次

試驗介質：液壓油或水

試驗路數：1 路/多路

氣源：0.6MPa控制氣源

電源：AC380 V 50HZ.

測試項目：壓力脈沖，壓力交變，脈沖疲勞測試項目。

三、液壓接頭壓力脈沖試驗機型號選擇
